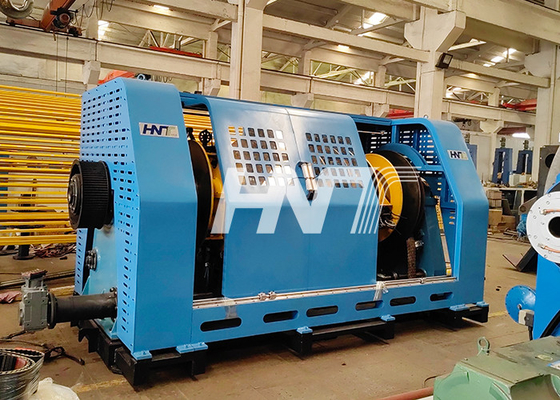

آلة جدل متحدة المركز مدمجة في موصلات الألمنيوم
آلة جدل عالية السرعة
,آلة جدل للأسلاك النحاسية
,آلة جدل متحدة المركز
آلة التجديل عالية السرعة آلة التجديل متحدة المركز للنحاس
1. تطبيق لإنتاج جميع أنواع الكابلات الكهربائية ذات الجهد العالي والجهد العالي ، من النوع العلوي إلى المعزول ، من النوع AC (باستخدام موصل Milliken عالي الجودة) أو من النوع DC (باستخدام موصل دائري كبير مضغوط أو أسلاك شبه منحرفة) ؛
2. مصممة لتجديل التجديل بدون إلتواء الظهر.
مزايا الآلة:
1. نظرًا للهيكل المتحد المركز للقفص (يتزامن مركز بكرة الدفع ومركز دوران القفص) ، فإن قوة الطرد المركزي لكل بكرة صغيرة جدًا ، وبالتالي فإن سرعة دوران القفص أعلى وسرعة الجدل أسرع ، وتحسين كفاءة الإنتاج ؛
2. بكرة التخزين للقفص مع قدرة تحميل كبيرة ، ولا تتطلب تحميل وتفريغ متكرر ، مما يقلل بشكل كبير من كمية العمالة للمشغل ؛
3. بعد أن يكون السلك الفردي الموجود على بكرة التخزين للقفص هو النتيجة النهائية ، يمكن إعادة لف السلك الفردي بعد السحب مباشرة على البكرة مما يقلل من عملية الدوران ؛
4. شد القفص ليس له علاقة بالسرعة الدورانية للقفص ، والتوتر مستقر وقابل للتعديل.
5. هيكل الجسم الملتوي مضغوط ومعقول ، مع القليل من الأجزاء المتآكلة ، كمية الصيانة مخفضة بشكل كبير ، وتكلفة الصيانة موفرة.
المعلمة التقنية الرئيسية:
| ضياء.من الأسلاك النحاسية المفردة | Φ1.7 ～ Φ4.5 ملم |
| ضياء.من سلك Alumium واحد | Φ1.8 ～ Φ5.0 ملم |
| ضياء.من سبائك الألومنيوم المفردة | Φ1.7 ～ Φ4.5 ملم |
| الأعلى.ديا الأسلاك التي تقطعت بهم السبل. | Φ45 ملم |
| الطول | 40 ～ 350 مم (ضبط بدون خطوات) |
| سرعة الدوران القصوى | 500 دورة في الدقيقة |
| السرعة القصوى للخط | 100 م / دقيقة |
| أقصى سرعة لإعادة اللف | 150 200 م / دقيقة |
| حجم بكرة القفص | 1100 × 500 × 200 مم |
| اللف تسديد | Φ600 × Φ1060 × H1730mm |
| قفص دوران المحرك | تيار متردد |
| 12 قفص | 55 كيلو واط |
| 18 قفص | 75 كيلو واط |
| 24 قفص | 90 كيلو واط |
