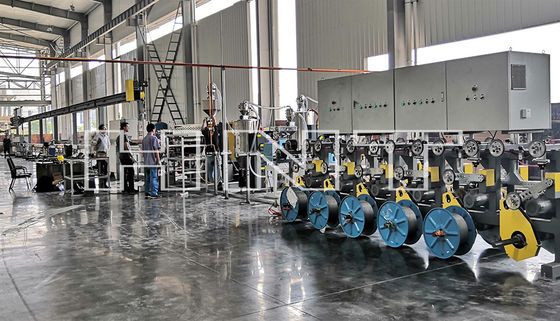

خط بثق كابل السفر للمصعد ISO9001، كابل مسطح / رفع برغي واحد

خط بثق كابل المصعد

المعلمة التقنية الرئيسية:

يستخدم بشكل أساسي في البثق المشترك للطبقة المزدوجة للعزل وغمد الحزام الفولاذي للمصعد؛

أساس العرض: وفقا للرسومات الفنية للعميل؛

مادة البثق العازلة: TPU؛

القطر الخارجي النهائي: الحد الأقصى 8*60 مللي متر ؛

سرعة خط التصميم لخط الإنتاج (جر كاتربيلر من نوع الحزام): Max30m / min؛

ارتفاع مركز التقاطع: 1000 مم؛

الأجزاء الرئيسية لخط الإنتاج:

1. الدفع الآلي متعدد الرؤوس

2. الطارد

3. كابل مسطح ذو طبقة مزدوجة من البثق المشترك

4. جهاز التشكيل المسبق للحزام الفولاذي

5. اختبار التطوير التنظيمي

6. حوض مياه التبريد

7. عداد العدادات

8. كابستان كاتربيلر من نوع الحزام

9. المجمع

10. تناول نوع البوابة

أنظمة التحكم في خط الإنتاج:

1. يتم التحكم في الآلة بأكملها عن طريق جهاز التحكم القابل للبرمجة Siemens S7-1500PLC، والذي يتم تشغيله على شاشة الكمبيوتر الصناعية ولوحة التشغيل؛

2. استخدام حافلة profibus (حافلة الاتصالات)، والتواصل والتحكم المريح بين الإنسان والآلة.يتم التحكم في النظام بأكمله باستخدام سرعة المسمار كمعيار، ويشارك الفرجار في التحكم في الخط بالكامل، ويتحكم PLC في تغيير سرعة الجر وفقًا لتغير تقلب القطر الخارجي لضمان القطر الخارجي للكابل هو نفسه؛

3. يتم تخزين معلمات التحكم المختلفة في عملية الإنتاج في الكمبيوتر ويمكن عرضها واستدعاءها على شاشة العرض بشكل جماعي.تم اعتماد آلة التحكم الصناعية، كما أن تعديل معلمات التحكم لواجهة الإنسان والآلة أمر مريح وعملي.يمكن أن يجعل التحكم المركزي في خط الإنتاج بأكمله، من السهل تحقيق تعديل فردي وربط؛

4. التحكم في درجة الحرارة يستخدم وحدة RKC اليابانية للتواصل مع PLC (أو التحكم في درجة الحرارة يستخدم المزدوج الحراري للاتصال مباشرة بوحدة محاكاة PLC).يحتوي على واجهة منفصلة للتحكم في درجة الحرارة ونقطة مرجعية لدرجة الحرارة البيئية.ولها وظيفة ضبط PID؛معايرة درجة الحرارة الفعلية ودقة عرض درجة حرارة واجهة الكمبيوتر لديها وظيفة الإعداد.يمكن تصحيح خطأ العرض.يعتمد التحكم في الطاقة على مرحل الحالة الصلبة الرائد.
