| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| standard packaging: | وفقًا لمتطلبات العميل |
| فترة التسليم: | 30-120 يومًا |
| طريقة الدفع: | T / T ، L / C. |

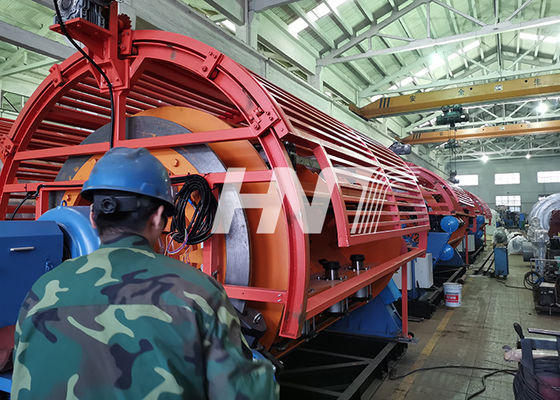

خط آلة تجديل الأسلاك النحاسية والألومنيوم الصلبة:
تستخدم الآلة في تجديل النحاس والألمنيوم.موصلات دائرية أو مضغوطة أو مضغوطة أو على شكل قطاع تستخدم في تصنيع الكابلات أو الموصلات العلوية.تعتبر خطوط التجديل الصلبة آلات مثالية لصنع الموصلات ذات الحجم الكبير لكابلات الطاقة LV / MV / HV والموصلات العلوية (AAC / AAAC / ACSR).مُعد لـ Bobbin Dia.من 630 مم إلى 710 مم مع نظام التحميل الجانبي أو الأرضي التلقائي بزاوية 45 درجة بالإضافة إلى أنظمة خاصة تتكيف مع احتياجات العملاء.التكوين من 19 إلى 127 سلكًا.
مجهزة بنظام تحكم في التوتر المستمر ونظام فرامل ذكي:
من خلال تتبع (Supersonic) طول السلك الملفوف في البكرة ، سيتم اكتشاف طول السلك المتبقي على البكرة ونقله إلى PLC.سيتحكم PLC في الهواء الداخل بواسطة صمام متناسب ويجعل شد السلك ثابتًا بعد طول السلك المتبقي.هناك مجموعتان تتحكمان في توتر أقراص المكابح من أجل الدفع لضمان تساوي الضغط على الأقراص.يتم التحكم في نظام الفرامل الهوائية عن طريق نظام الفرامل الذكي.عندما توقف الآلة في حالة طوارئ ، سيتم إرسال إشارة السرعة لكل قفص إلى PLC بواسطة المستشعر.يقوم نظام التحكم المنطقي القابل للبرمجة (PLC) بإجراء الحسابات تلقائيًا وتوفير قوى فرامل مختلفة لكل قفص بواسطة صمام متناسب وفقًا لذلك.ثم ستتوقف الأقفاص المختلفة عن المزامنة.
نظام التحكم في التحويل لضمان التحميل بنجاح في وقت واحد:
يتم التحكم في العربة بواسطة المحول ، وتكون العملية بطيئة - بطيئة - مما يعني أن العربة تبدأ ببطء وتتحرك بجودة عالية وتقترب من القفص ببطء.يمكن أن تجعل العربة تعمل بشكل مستقر وموثوق ودقيق.تحديد المواقع الميكانيكية والكهربائية.
نظام التحكم الكهربائي:
يختلف نظام التحكم المتزامن في آلة التجديل الآلية المنفصلة عن نظام التجديل المماثل الآخر من قِبل صانعين آخرين.من السهل تشغيله من خلال إعداد جميع المعلمات على شاشة اللمس.يمكن تذكر جميع معلمات العملية.يضمن النظام الاحترافي وجمع البيانات الفريد أن تشغيل الماكينة مستقر وموثوق.دقة طول الركيزة أقل من 3٪ عند التوقف في حالات الطوارئ وأقل من 1٪ عند التوقف العادي للخط (التحكم في اتصالات Profibus).
المقياس التقني:
| نموذج الآلة | JLK-630 | جي إل كيه -710 |
| ضياء سلك نحاسي واحد. | Φ1.7 ～ Φ4.5 ملم | Φ1.7 ～ Φ4.5 ملم |
| سلك ألومنيوم مفرد. | Φ1.8 ～ Φ5.0 ملم | Φ1.8 ～ Φ5.0 ملم |
| ضياء سلك سبائك الألومنيوم واحد. | Φ1.7 ～ Φ4.5 ملم | Φ1.7 ～ Φ4.5 ملم |
| الأعلى.ديا الأسلاك التي تقطعت بهم السبل. | Φ30-55 مم | Φ30-55 مم |
| الطول | 40 ～ 350 مم (ضبط بدون خطوات) | 40 ～ 350 مم (ضبط بدون خطوات) |
| سرعة الدوران القصوى | 500 دورة في الدقيقة | 500 دورة في الدقيقة |
| السرعة القصوى للخط | 100 م / دقيقة | 100 م / دقيقة |
| أقصى سرعة لإعادة اللف | 150 200 م / دقيقة | 150 200 م / دقيقة |
| سداد في القفص | 630 | 710 |
| مركز الدفع | PND630 / 1600 | PPND630 / 1600 |
| كابستان العجلة المزدوجة | 2000 مم ، 2500 مم | 2000 مم ، 2500 مم |
| قفص دوران المحرك | محرك سيمنز AC | محرك سيمنز AC |
| هيكل قفص الجدل | 6 ب ، 12 ب ، 18 ب ، 24 ب ، 30 ب ، 36 ب | 6 ب ، 12 ب ، 18 ب ، 24 ب ، 30 ب ، 36 ب |
| طريقة التحميل | التحميل الجانبي أو التحميل السفلي | التحميل الجانبي أو التحميل السفلي |
فيديو
فيديو
فيديو
فيديو
فيديو
|
|
