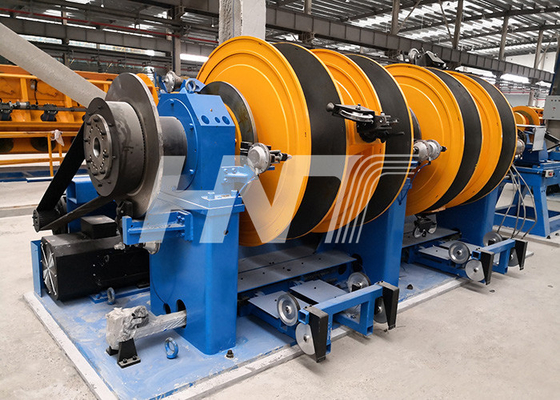

آلة تصنيع الكابلات ذات الحبل السلكي شبه المنحرف لكابل الطاقة العالي الجهد الإضافي

خط تجديل متحد المركز عالي السرعة

1. تطبيق لإنتاج جميع أنواع كبلات الجهد العالي والجهد العالي ، من النوع العلوي إلى المعزول ، من النوع AC (باستخدام موصل Milliken عالي الجودة) أو من النوع DC (باستخدام موصل دائري كبير مضغوط أو أسلاك شبه منحرفة) ؛
2. مصممة للتجديل دون الالتواء الخلفي ؛
3. أقصى سرعة تصميم للقفص: 500r / min ؛
4. الملعب الذي تقطعت بهم السبل: 40 350 مم (ستبليس قابل للتعديل) ؛
5. الجسم الذي تقطعت به السبل هو هيكل متحد المركز ، ويتألف من المقعد الأمامي والخلفي الداعم ، ونظام الجناح الطائر ، ونظام تخزين البكرة ، ونظام تقسيم الأسلاك.يتم تشغيل القفص وبكرة التخزين ونظام العبور بواسطة محرك مستقل متغير التردد ؛
6. كل قسم من القفص مجهز بجهاز لف ، يتم إعادة لف الأسلاك الأساسية إلى البكرة من خلال مردود إعادة لف خارجي ، وكل بكرة تقوم بإعادة لف سلك واحد.يجتاز السلك الأساسي الذي يتم إعادة لفه على المكوك من خلال محرك منفصل الكابل.

ميزة الآلة:

1. نظرًا للهيكل المتحد المركز للقفص (يتزامن مركز بكرة الدفع ومركز دوران القفص) ، فإن قوة الطرد المركزي لكل بكرة صغيرة جدًا ، وبالتالي فإن سرعة دوران القفص أعلى وسرعة التجديل أسرع ، وتحسين كفاءة الإنتاج ؛

2. بكرة تخزين القفص مع قدرة تحميل كبيرة ، ولا تتطلب تحميل وتفريغ متكرر ، مما يقلل بشكل كبير من كمية العمالة للمشغل ؛

3. بعد الانتهاء من دفع السلك الفردي الموجود على بكرة التخزين للقفص ، يمكن إعادة لف السلك الفردي بعد السحب مباشرة على البكرة مما يقلل من عملية الدوران ؛

4. شد القفص ليس له علاقة بسرعة دوران القفص ، و التوتر مستقر و قابل للتعديل.

5. هيكل الجسم الملتوي مضغوط ومعقول ، عدد قليل من الأجزاء المتآكلة ، كمية الصيانة مخفضة بشكل كبير ، ويتم توفير تكلفة الصيانة.
