آلة تثقيب الكابلات السلكية الكابولية آلة تثقيب مزدوجة تويست جدل

آلة التجديل ذات الالتواء المفرد 800:

طلب:

المعدات مناسبة لتجديل الأسلاك الأساسية للأسلاك المطلية بـ PE و PVC والكابلات المختلفة.

خصائص الأداء:

آلة لف مفردة ناتئ مع هيكل ناتئ وتعتمد برنامج PLC + تحكم في سرعة تحويل التردد + تحكم هوائي ، لضمان توتر موحد للكابل ؛من أجل ضمان استقرار الهيكل الهندسي بعد التواء ، تم اعتماد هيكل ملتوي واحد ، وتم تصميم عجلة توجيه ذات قطر كبير لتقليل الانحناء والخسارة المنخفضة ؛تعمل حركة اللف الكابولي وبكرة السلك ، والحركة العرضية لبكرة السلك ، من خلال التحكم المزدوج في الوصلة الميكانيكية والجهاز الكهربائي ، مما يضمن أن الوحدة تتمتع بمزامنة ممتازة من حالات بدء التشغيل الأربع ، والتشغيل العادي والتوقف البطيء والتوقف في حالات الطوارئ.خصائص مستقرةأداء مستقر من تطور الملعب.عملية بسيطة ، لضمان أداء منتج ممتاز.

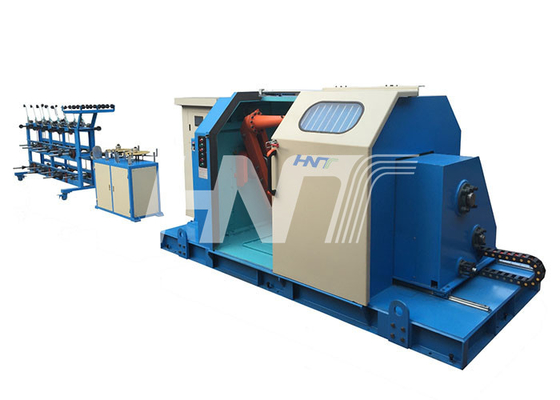

800 ناتئ آلة تويست واحدة:

1. السلك الأساسي المطبق: Ф0.6-6.0mm.
2. القطر الخارجي الذي تقطعت بهم السبل: MAXФ15mm ،
3. مدى مسافة الالتواء: 20 ~ 200mm.
4. قطر البكرة: Ф800mm.
5. سرعة الرافعة الكابولية الأحادية: 600 دورة في الدقيقة.
6. الاتجاه: اليسار واليمين "S" ، يمكن تبديل "Z".
7. وضع التشغيل: شاشة تعمل باللمس.
8. سرعة خط الإنتاج: 0-60m / min
9. المحرك الرئيسي: 11KW ؛
10. العاكس الرئيسي: 11KW ؛
11. الفرامل: 10 كجم فرامل قرصية هوائية ؛
12. محرك تنظيم السرعة: 3.7KW ؛
13. محول التحكم في السرعة: 3.7KW ؛
14. اجتياز: يقوم المحرك بتشغيل المسمار اللولبي لترتيب الكابلات.المحرك: قوة 1 / 2HP ، نسبة التخفيض: 6: 1 ،
15. مواصفات بكرة السحب: Φ800 ؛
16. قفل البكرة: قفل يدوي.
17. رفع البكرة: المصعد الكهروهيدروليكي.
18. تشغيل واجهة الإنسان والآلة: يمكن تسجيل مسافة الالتواء والسرعة والعداد وعرضها وتعيينها في أي وقت ، وتكون مشتركة
19. عرض خطأشاشة ملونة تعمل باللمس: 8 ألوان 6 بوصات.
20. نموذج مواصفات وحدة التحكم القابلة للبرمجة PLC: SIEMENS S7-200 CPU266 ؛
