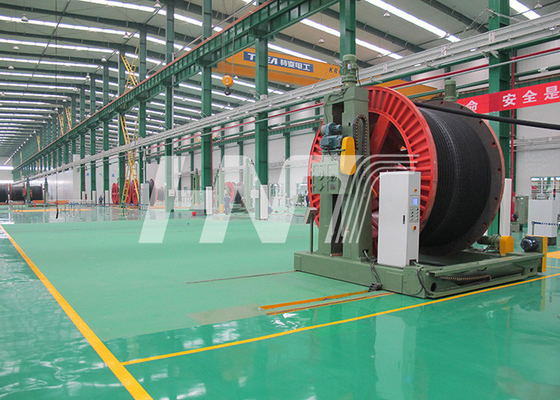

آلة دفع الأسلاك المنقولة الأرضية لكابل الطاقة
السلك المنقول الأرضي
,مردود كابل الطاقة
,آلة دفع سلك كابل الطاقة
أخذ الأرضية المنقولة:
طريقة التحميل والتفريغ عبارة عن هيكل متحرك على البوابة ، يتم تشغيل محور البكرة بواسطة محركين عبر مخفض دولاب الموازنة الحلقي ، ويمكن رفع كل محور بشكل منفصل أو في وقت واحد.وهي مجهزة بأجهزة حماية ميكانيكية وحماية كهربائية وبتصميم محوري للإكسسوارات يلبي تركيب المواصفات المختلفة للبكرة ؛يتم تحقيق لقط المكوك بواسطة المحرك ، وهو مزود بحماية ميكانيكية وجهاز حماية كهربائي.تحميل وتفريغ البكرة مريح للغاية.
Take-up هو محرك التيار المتردد الذي يقود علبة التروس لقيادة البكرة ، وعلبة التروس متغيرة بشكل لا نهائي ؛يتم استخدام محافظ Siemens 200 PLC + المستورد من Siemens للتحكم في تشغيل المحرك.يمكن إدخال معلومات المسار والبكرة في لوحة التحكم ، ويمكن للتحكم PLC بوظيفة حساب قطر الملف أن يتحكم تلقائيًا في التوتر والاتجاه العكسي.يتم تشغيل الاجتياز بواسطة المحرك لتقليل صندوق التروس وعجلة التوجيه ، للتحكم في درجة الاجتياز ، ويتم توصيل صندوق التروس مباشرة بعمود النقل ؛
الطريقة الثانية للتحكم في الاستلام: التحكم في عزم الدوران والتحكم في السرعة والتي يمكن تبديلها يدويًا.
الفرامل: مع فرامل الفراشة الهوائية ، والتحكم في صمام الملف اللولبي.
المعايير الفنية
| نموذج | توب 25 | TUB32 | توب 36 | TUB42 | توب 45 | TU50 |
| قطر بكرة | 1250/2500 | 1600/3200 | 1800/3600 | 2000/4200 | 2000/4500 | 2500/5000 |
| أقصى قطر شفة (مم) | 2500 | 3200 | 3600 | 4200 | 4500 | 5000 |
| قطر شفة دقيقة (مم) | 1250 | 1600 | 1800 | 2000 | 2000 | 2500 |
| الحد الأدنى للعرض الكلي (مم) | 900 | 1180 | 1400 | 1900 | 1900 | 1900 |
| أقصى عرض إجمالي (مم) | 1900 | 2120 | 2300 | 2400 | 2400 | 2500 |
| قطر البرميل الأدنى (مم) | 500 | 800 | 2500 | 2800 | 2800 | 3000 |
| تتحمل (مم) | 80 (100-125) | 80 (100-125) | 200 | 200 | 200 | 200 |
| قطر السلك الأدنى (مم) | 7 | 8 | 20 | 30 | 30 | 40 |
| قطر السلك الأقصى (مم) | 70 | 120 | 140 | 160 | 160 | 180 |
| أقصى سرعة دوران (RPM) | 17/7/37 | 17/7/37 | 6/12/22 | 6/12/22 | 6/12/22 | 6/12/22 |
| نطاق العبور (مم) | 8-90 | 9-120 | 20-140 | 30-160 | 30-160 | 40-180 |
| أقصى وزن للبكرة (كجم) | 12000 | 18000 | 25000 | 30000 | 35000 | 40000 |
