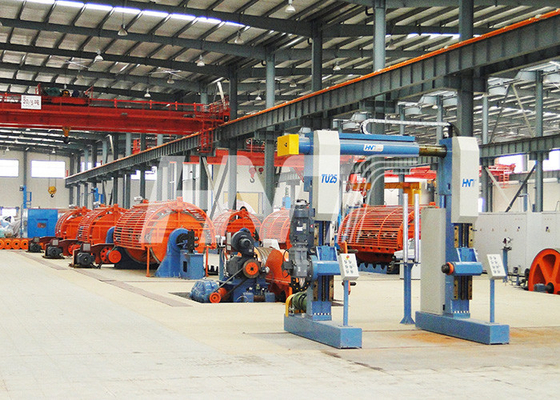

1 + 6 + 12 + 18 / 710B آلة تجديل الإطار الصلب مع نظام محرك فردي
آلة جدل المواد الصلبة 6B
,آلة تجديل الأسلاك الصلبة 18B
,آلة تجديل الأسلاك النحاسية 30B
آلة جدل المواد الصلبة بنظام قيادة فردي:
الميزة الأساسية:
- أحدث التقنيات عالية السرعة آلة جدل صلبة ；
- تحميل أوتوماتيكي لدُفعات البكرة مناسب لإنتاج - حتى 3000 مم مربع (مليكين) - كبلات طاقة EHV 500 كيلوفولت - حتى 2000 ملم مربع موصل عالي الضغط (بالقالب / اللفة) - الجيل الجديد من الأسلاك المُشكَّلة مسبقًا (TW) - مركب موصل علوي - موصل علوي ACSR / AAAC / AAC - فحص النحاس لكابلات الطاقة - سلك فولاذي / شريط تدريع لكابلات الطاقة ؛
- محرك التيار المتردد المنفصل تحكم سهل ؛
وصف القفص:
كل قفص مجهز بمحرك لجعل القفص الجدلي يدور.إنه يعمل بشكل ثابت وآمن في قفص قابل للدوران للأمام ، ويمكن إجراء الدوران العكسي والدوران الخامل عن طريق مقبض التشغيل.من السهل تغيير الملعب والموقع عن طريق شاشة اللمس.
كيس هواء دوار:
تعتمد الكيس الهوائي الدوار طريقة الوجه النهائي.مادة حلقة الختم عبارة عن سبيكة نحاسية ، مقاومة للاهتراء ومقاومة لدرجة الحرارة العالية.أثناء الإنتاج العادي ، يتم تبريد حلقة الختم بواسطة هواء التبريد.عند توقف الآلة ، يتم إغلاق الهواء المضغوط للتبريد تلقائيًا من أجل توفير استهلاك الهواء.
إغلاق يموت ورأس مضغوط:
خلف كل قفص ، توجد مجموعة من قالب الإغلاق وحامل ضغط الأسطوانة ؛
يمكن تعديل مسافة السلك المغلق بواسطة برغي عجلة اليد ، ويمكن للقالب القريب أن يدرك وظائف إغلاق السلك وسحب الأسلاك المستديرة ؛
يشتمل الحامل المضغوط المتداول على زوجين من البكرات المتقاطعة.يتم استخدامه لإنتاج موصل دائري أو قطاع ؛
جهاز الضغط (لموصل شكل القطاع): يمكنه إجراء الدوران Z & S.
التاريخ الفني الرئيسي:
| نموذج الآلة | JLK-630 | جي إل كيه -710 |
| ضياء سلك نحاسي واحد. | Φ1.7 ～ Φ4.5 ملم | Φ1.7 ～ Φ4.5 ملم |
| سلك ألوميوم واحد ضياء. | Φ1.8 ～ Φ5.0 ملم | Φ1.8 ～ Φ5.0 ملم |
| ضياء سلك سبائك الألومنيوم الأحادي. | Φ1.7 ～ Φ4.5 ملم | Φ1.7 ～ Φ4.5 ملم |
| الأعلى.ديا الأسلاك التي تقطعت بهم السبل. | Φ30-55 مم | Φ30-55 مم |
| الطول | 40 ～ 350 مم (ضبط بدون خطوات) | 40 ～ 350 مم (ضبط بدون خطوات) |
| سرعة الدوران القصوى | 500 دورة في الدقيقة | 500 دورة في الدقيقة |
| السرعة القصوى للخط | 100 م / دقيقة | 100 م / دقيقة |
| أقصى سرعة لإعادة اللف | 150 200 م / دقيقة | 150 200 م / دقيقة |
| سداد في القفص | 630 | 710 |
| مركز الدفع | PND630 / 1600 | PND630 / 1600 |
| كابستان العجلة المزدوجة | 2000 مم ، 2500 مم | 2000 مم ، 2500 مم |
| قفص دوران المحرك | محرك سيمنز AC | محرك سيمنز AC |
| هيكل قفص الجدل | 6 ب ، 12 ب ، 18 ب ، 24 ب ، 30 ب ، 36 ب | 6 ب ، 12 ب ، 18 ب ، 24 ب ، 30 ب ، 36 ب |
| طريقة التحميل | التحميل الجانبي أو التحميل السفلي | التحميل الجانبي أو التحميل السفلي |
